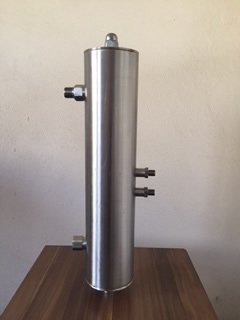

PİLOT GAZ ISITICI VOTRTEKS TÜPÜ ve UYGULAMALARI

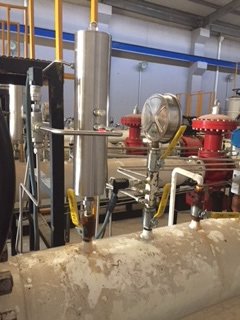

RMS-A ve RMS-B tipi Doğal Gaz Dağıtım İstasyonlarındaki,Doğal Gaz Basınç Regülatörlerinin Pilotlarının donmasını önlemek için,doğal gazın mevcut basınç enerjisinin bir kısmını, sürekli akışta ısı enerjisine dönüştürmek suretiyle içinden geçen doğalgazın sıcaklığını artıran cihazdır.

Regülatör Pilot Gazı Isıtıcı Vorteks Tüpü; içinden geçen doğal gazın sıcaklığının artırılması sırasında, doğal gaz tüketim miktarı sıfır(0)dır

Standart kullanım ömrü: 10 yıl,Ekonomik kullanım ömrü;30-40 yıl kadardır.

Gaz basıncı regülasyon istasyonu performans değerlerini izlemek için ,merkezi kontrol ve veri toplama sistemi (SCADA) kullanılarak Vorteks Pilot Gaz Isıtıcı Tüpünün takibi yapılabilir.

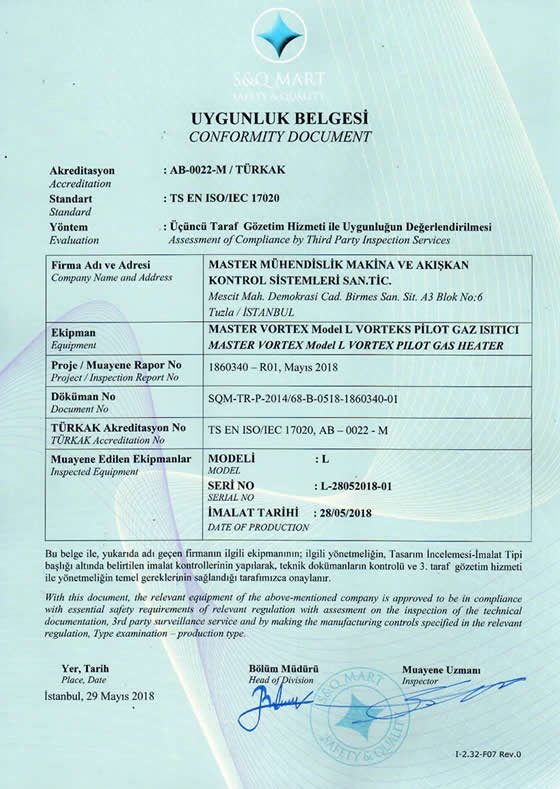

%100 Yerli ve Milli Tasarım, Ar-Ge ve İmalatını yaptığımız, TÜBİTAK patent desteği almış cihazdır.

PATENT NO:2018/06202








PILOT GAS HEATER VOTRTEX TUBE and APPLICATIONS

RMS-A ​​and RMS-B type Natural Gas Distribution Stations, natural gas pressure regulators to prevent freezing of the natural gas current pressure energy, a continuous flow of heat energy by converting the temperature of the natural gas passing through the device.

Regulator Pilot Gas Heater Vortex Tube; During the increase of the temperature of natural gas passing through, natural gas consumption amount is zero (0)

Standard lifespan: 10 years, Economical lifetime, 30-40 years.

THE PİLOT GAS HEATER VORTEX TUBE Tube can be traced using the central control and data acquisition system (SCADA) to monitor the gas pressure regulation station performance values.

100% Domestic and National Design, R & D and manufactured by us, TÜBİTAK has received patent support device.

PATENT NO: 2018/06202



PİLOT GAZ ISITICI VORTEKS TÜPÜ ÖZELLİKLERİ
(THE PİLOT GAS HEATER VORTEX TUBE SPECIFICATIONS)

01- Pilot ısıtıcı gazını; +35C'ye varan ilave sıcaklıkla ısıtır
(Pilot heater gas; Heat with additional temperature up to + 35C)
02- Isıtma için başka enerji kaynağına gerek yoktur-Yeşil enerji
(No other energy source needed for heating-Green energy)
03- Exprooftur
(It has the exproof feature)
04- Nemli gaza duyarlı değildir
(Not sensitive to wet gas)
05- Basınç farkıyla ısıtır
(Heat with pressure difference)
06- Gaz kaybı yoktur
(No gas loss)
07- Hareketli parça yoktur
(No moving parts)
08- Asla bakım gerektirmez
(Never need maintenance)
09- Test basıncı; 105 Bar, Çalışma basıncı; 70 Bar'dır
(Test pressure; 105 Bar, Working press; 70 Bar)
10- Çalışma sıcaklık arağı; -40C /+80C'dir
(Operating temperature range; -40 C / + 80 C)
11- Mevcut istasyonlara da uygulanabilir
(Applicable to existing stations)

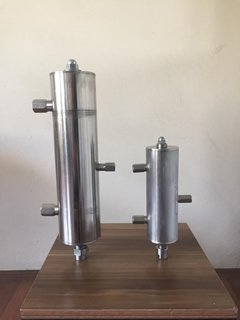

12- Tekli ve çiftli pilot ısıtmalı olarak 2 tipi vardır.
(There are 2 types with single and double pilot heating.)
13- AISI 304 Paslanmaz çelik malzemeden imal edilmiştir
(Made from AISI 304 stainless steel material)
